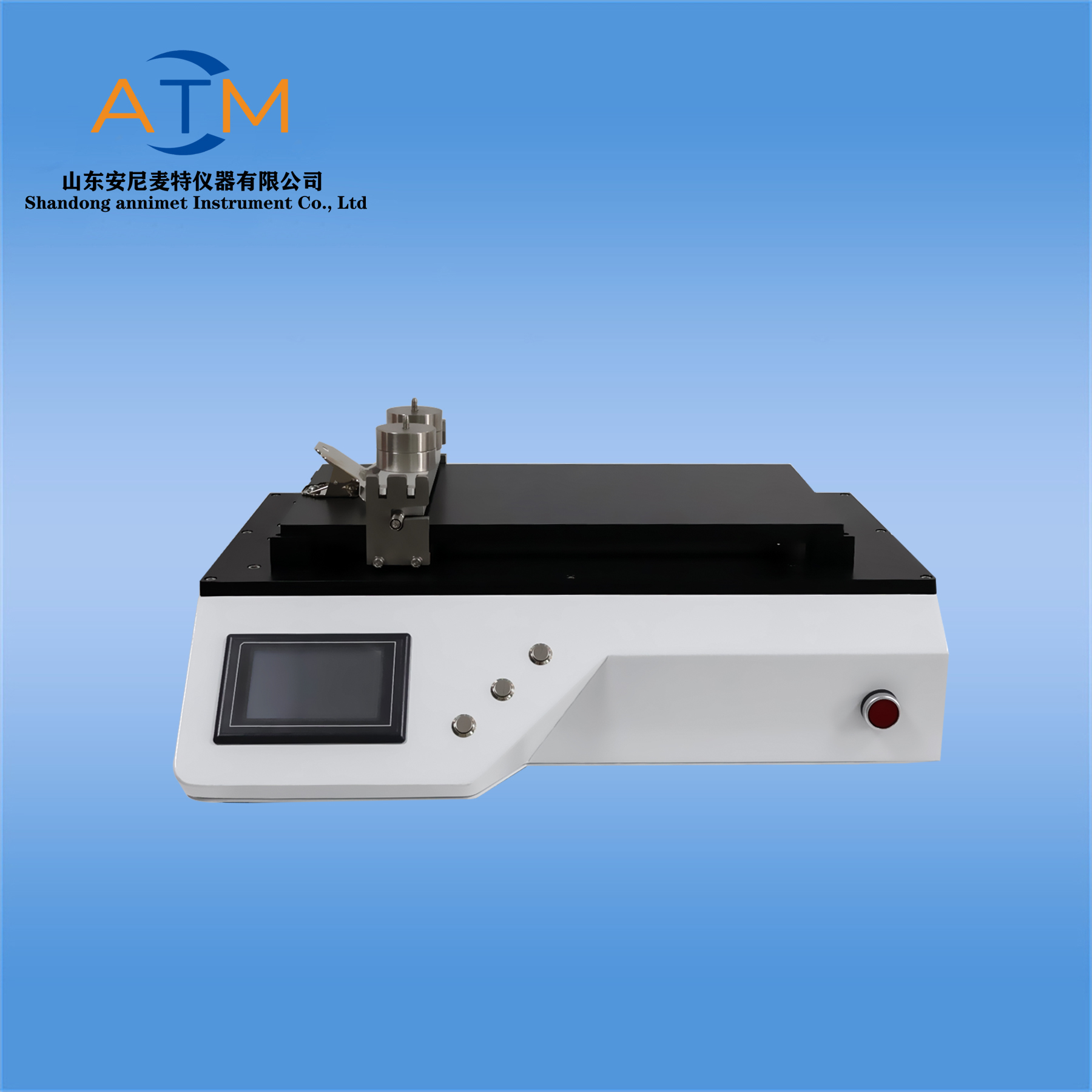

微米级铝板涂布测试机（±1μm）

电脑式布试验机详细介绍

  本款平板式涂布机是一款专为高精度涂布需求设计的专业设备，搭载定制化涂布机测试系统，核心结构采用铝合金平台与双滑道传动组合，可灵活适配线棒、刮刀两种涂布方式，广泛适用于薄膜、纸张、板材等多种基材的涂布工艺测试与小批量生产场景。设备有效涂布尺寸达200×300mm，涂布速度可在1-2000mm/min范围内任意精准设定，配合机械夹持与砝码垂直/杠杆加压系统，能充分满足不同材质、不同涂层厚度的涂布工艺要求，同时可拆卸式平台设计支持加热底板、真空吸附底板等多种配件自由更换，为多元化涂布需求提供强大适配能力。

电脑式布试验机主要技术参数

1机器类型：平板式

2涂布方式：线棒/刮刀

3涂布速度：1-2000mm/min   任意设定

4有效涂布尺寸：200×300mm；

5系统：涂布机测试系统

6试样夹持方式：机械加持

7加压方式：砝码垂直加压/杠杆加压

8控制方式：触摸屏

9.平台材质：铝合金

10平台安装方式：可拆卸式 可以自由更换加热底板，真空吸附底板

11传动系统：双滑道+滚珠丝杠+同步带

12刮刀与底座连接方式：分体式

刮涂方式选配参数

线棒

1. 结构形式：挤压一体式

2. 材质：不锈钢材质

3. 厚度范围：1.5-200um   一根线棒一个规格，机器标配一根线棒

4. 品牌：日本

可调刮刀

1.厚度：20-3000um   (其他厚度可定做）

2..刮刀材质：进口不锈钢

3.刮刀连接座：二合一多功能连接座

4.刮刀运动方式：直推

5.显示方式：数显

6.调节精度：0.001mm

7.刮刀直线度：±0.0015mm(200mm长度范围内）

8.刮刀与底座连接方式：分体式

设备加热形式选配

上端加热   代号1101

1..加热方式：红外+热风   （UV固化可选）

2.加热温度范围：室温-150度   可设定

3.温度精度：显示精度1度   均匀度≤4度

4.功率：2000W

5.风量：可调

6.外壳材质：不锈钢

底板加热   1102

1..加热方式：一体式加热板

2.加热温度范围：室温-200度   可设定

3.温度精度：显示精度1度   均匀度≤3度

4.功率：2000W

基材加持方式选配参数

机械夹子   代号1100

1. 用途：用于加持有一定应力弹性小的基材如：纸张，玻璃等

2. 材质：不锈钢

无纺布夹具   代号1110

1. 用途：用于加持有弹性的材料如：纺织品无纺布也可加持纸张类

2. 材质：精磨淬火圆棒

3. 压力：可以调节（通过调节螺丝松紧）

真空吸附代号1120

1.用途：用于加持无法自己铺平的基材以及硬质材料方便取放如：铜箔，铝箔，塑料片材，玻璃

2.材质：模具钢淬火处理+镜面精磨+化学镀

3.真空吸附孔径：0.85mm

4.真空吸附孔数：638个

5.平台平整度：±2.5微米（有效宽度200mm内，有效长度300mm内，加热温度200度以内）

6.真空泵：外置式水循环真空泵

7.电源：150-220V   50Hz   380W

磁吸加持代号1130

1. 用途：用于吸附可以磁吸的3毫米以下金属板

2. 材质：强磁平台

3. 台面平整度：≤3um

提示：平板平整度和刮刀直线度误差不代表涂布湿膜误差，因为在涂布过程中涂料粘度涂料颗粒直径都会影响涂布精度。同时涂料的流动性修复，以及湿干膜的成型百分比都会降低机器误差

涂布试验机可选功能与应用范围：

1. 底板加热功能：用于涂布液需要在一定的温度下采用流动性，在涂布过程中始终需要保持一定的温度。适用材料：热熔胶，巴布剂等

2. 上端加热：直接在机器上烘干试样，以及涂布液粘度低在移动过程中容易造成涂布厚度变化的。适用材料：锂电池极片涂布。

3. 真空吸附板：用于固定有一定应力，不能靠自身重力铺平的材料的固定。适用材料：铜箔，铝箔，玻璃板，厚度比较高的塑料片材。

涂布线棒与刮刀的选用

1. 对于粘度大涂布厚度高的涂布试验一般选用四面刮刀或可调刮刀进行涂布。

2. 对于粘度低涂布厚度薄的涂布试验一般选用线棒式涂布。
